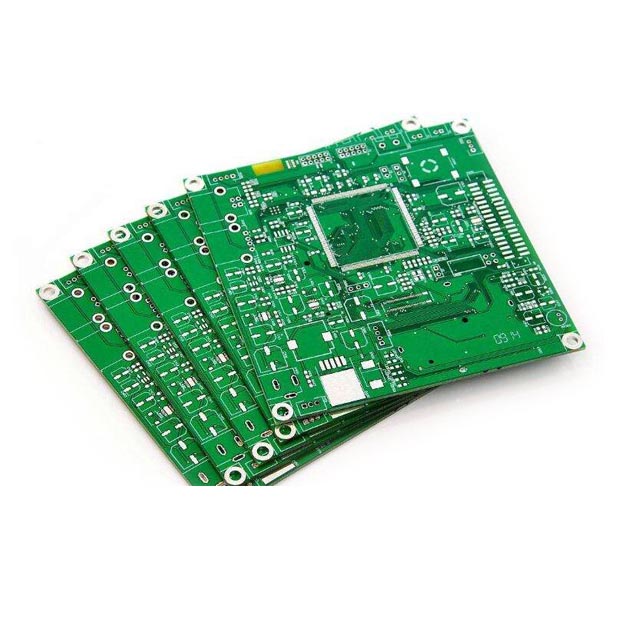

Mitmekihilist PCB-d (trükitud vooluahelat) kasutatakse laialdaselt mitmekihilise vooluahela juhtmestiku ja ühenduse jaoks elektroonikaseadmetes. Selle peamised kasutusalad hõlmavad, kuid ei piirdu järgmiste punktidega:
Esiteks võimaldab mitmekihiline PCB piiratud ruumis keerukamat vooluringi kujundamist. Kihtide arvu suurendamisega saavad disainerid korraldada vooluahelaid ja signaale erinevate kihtide vahel, seeläbi
vastastikuse häire vähendamine ja signaali terviklikkuse parandamine. See on eriti oluline kõrgsageduslike ja kiirete rakenduste, näiteks arvutite, kommunikatsiooniseadmete ja tipptasemel tarbeelektroonika korral.
Teiseks, pakkudes samal ajal elektrilist isolatsiooni,Korrutage kihi jäik PCBvõib tõhusalt vähendada ka vooluahela üldist suurust ja kaalu. Väikeste elektroonikaseadmete, näiteks nutitelefonide, tahvelarvutite ja manustatud seadmete jaoks, saavad mitmekihilised PCB -d toetada keerulisi funktsioone ilma liiga palju ruumi võtmata, mis aitab kavandada kergemaid ja kaasaskantavamaid tooteid.
Lisaks suurendavad mitmekihilised PCB -d ka tootmisprotsessi paindlikkust. Disainerid saavad erinevates kihtides erinevaid funktsionaalseid mooduleid levitada, et hõlbustada järgnevat kokkupanemist ja testimist. Eriti sellistes valdkondades nagu autotööstus, meditsiiniline elektroonika ja tööstuslik kontroll, mis nõuavad usaldusväärsust ja stabiilsust, vastupidavust ja tihedusega juhtmestiku eeliseidKorrutage kihi jäik PCBon eriti silmapaistvad.
Suurim erinevusKorrutage kihi jäik PCBTahvlid ning ühekülgsed ja kahepoolsed tahvlid on sisemise võimsuse ja maapealsete kihtide lisamine. Toite- ja maapealsed võrgud suunatakse peamiselt toitekihil. PCB mitmekihilistel tahvlitel on iga substraadi kihi mõlemal küljel juhtiv metall ja tahvlite ühendamiseks kasutatakse spetsiaalseid liimmeid ning iga tahvli vahel on isoleermaterjal. Kuid PCB mitmekihilised juhtmed põhinevad peamiselt ülemisel ja alumisel kihil, millele on lisatud keskmine juhtmestik. Seetõttu on mitmekihiliste jäikade PCB-tahvlite disain põhimõtteliselt sama kui kahepoolsete tahvlite kujundusmeetod. Võti on see, kuidas optimeerida sisemise elektrilise kihi juhtmestik, et muuta vooluahela juhtmestik mõistlikumaks. Multifunktsionaalse arengu, suure mahu ja väikese mahu vältimatu toode.
PCB on printimisega sarnasel viisil toodetud vooluahela, nii et tavalised PCB -d on ühendatud mitmesse kihi ja igal kihil on vaigu isoleeriv substraat ja metalliahela kiht. Kõige põhilisem PCB on jagatud 4 kihiks. Ülemised ja alumised vooluahelad on funktsionaalsed vooluahelad, mis korraldavad kõige olulisemad vooluringid ja komponendid ning kahe keskmise vooluahela on maapealsed kihid ja toitekihid. Eeliseks on see, et see võib muuta signaaliliinide ja paremate kilbide häirete parandusi. Üldiselt piisab PCB normaalseks toimimiseks 4 kihti, nii et nn 6 kihti, 8 kihti ja 10 kihti lisavad tegelikult rohkem vooluahela kihte, et parandada PCB elektrilist võimekust, see tähendab rõhulaagrit.
Seetõttu tähendab PCB -kihtide arvu suurenemine, et seest saab kujundada rohkem vooluahelaid. Mälu jaoks, millal peate suurendama PCB -kihtide arvu? Ülaltoodu kohaselt on see ilmselgelt siis, kui PCB elektrienergia on liiga tugev või liiga kõrge. Millal on mälu PCB pinge ja vool tugevaim? Mängijad, kes on mänginud Overlocking, teavad, et kui mälu soovib paremat jõudlust saavutada, tuleb seda töösageduse suurendamiseks survestada. Seetõttu pole meil raske järeldada, et kui mälu saab kasutada kõrgsagedusel või üle ujutatud.
