Advanced Electronics Manufacturing valdkonnas on tekkinud murranguline uuendus, mis kujundab paindlike vooluahelate tootmist. Ühepoolsete kiibiplaadi (COB) söövitamise kasutuselevõtt lõpmata pikkade painduvate vooluahelate jaoks tähistab märkimisväärset hüpet efektiivsuse, täpsuse ja mitmekülgsuse osas.
Pidevalt arenevas elektroonikamaailmas on ühepoolsed stantsitud trükkplaadid muutumas mängu muutjaks, suurendades tõhusust, kulutasuvust ja disaini paindlikkust. Hiljutised arengud selles tootekategoorias on köitnud nii tööstusharu asjatundjate kui ka entusiastide tähelepanu, kuulutades uut võimaluste ajastut elektroonikatööstuses.
Ühepoolsed jäigad epoksiidist trükitud plaadid on elektroonikatööstuse põhitehnoloogia. Nende kulutõhusus, vastupidavus ja valmistamise lihtsus muudavad need ideaalseks paljude rakenduste jaoks, eriti lihtsamates elektroonikaseadmetes.

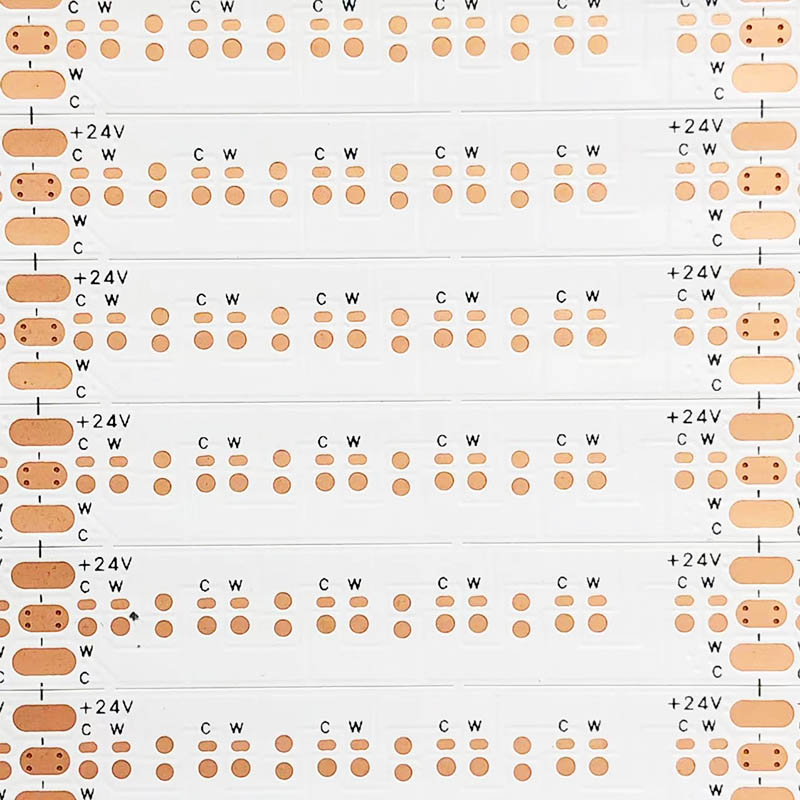

Kahepoolse painduva valgusriba trükkplaatide jaoks on kaks peamist juhtmestiku ühendamise meetodit: paralleelühendusmeetod ja üheühenduse meetod. Paralleelühenduse meetodi puhul peate ühendama kaks positiivset juhet ja seejärel ühendama kaks negatiivset juhet.
Ühepoolsed painduvad PCB-d on painduvate vooluahelate kõige elementaarsem tüüp. Need koosnevad painduvast dielektrilisest kilest, mis on lamineeritud ühele vaselehele. Seejärel söövitatakse vasekiht keemiliselt vastavalt määratud vooluahela mustrile.

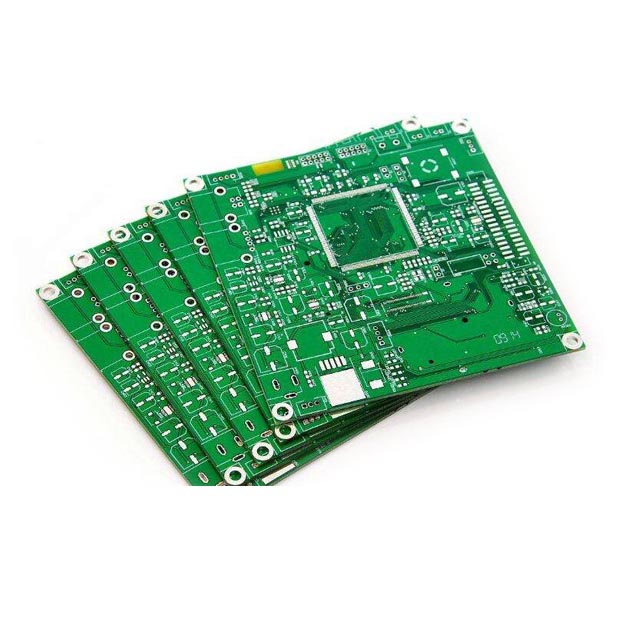

Jäigad PCB-sid kasutatakse laialdaselt kaasaegses elektroonikas, pakkudes mitmekihilist disaini ja suure jõudlusega, samas kui PWB-d on lihtsamad, keskendudes peamiselt juhtmeühendustele ja neid kasutatakse tavaliselt vähem keerukates süsteemides.
